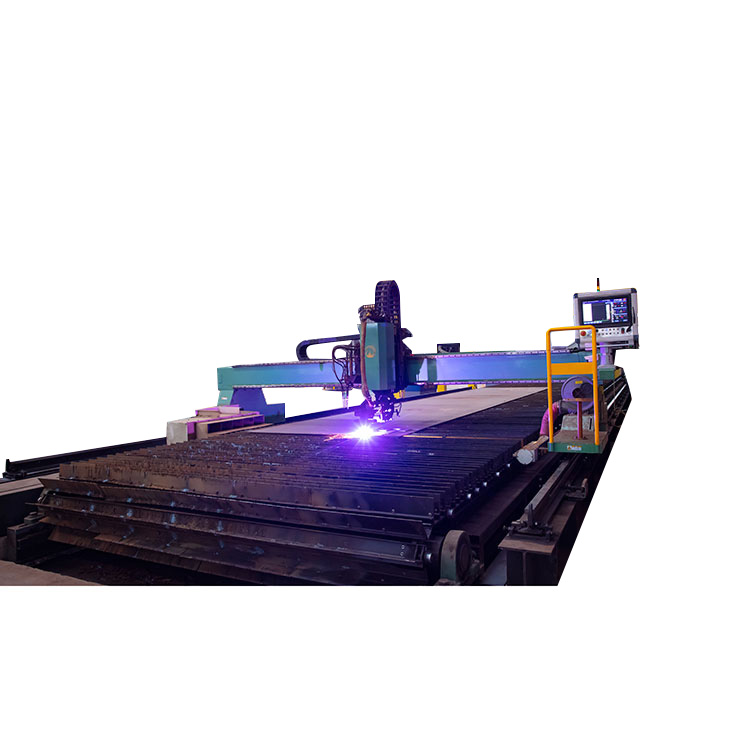

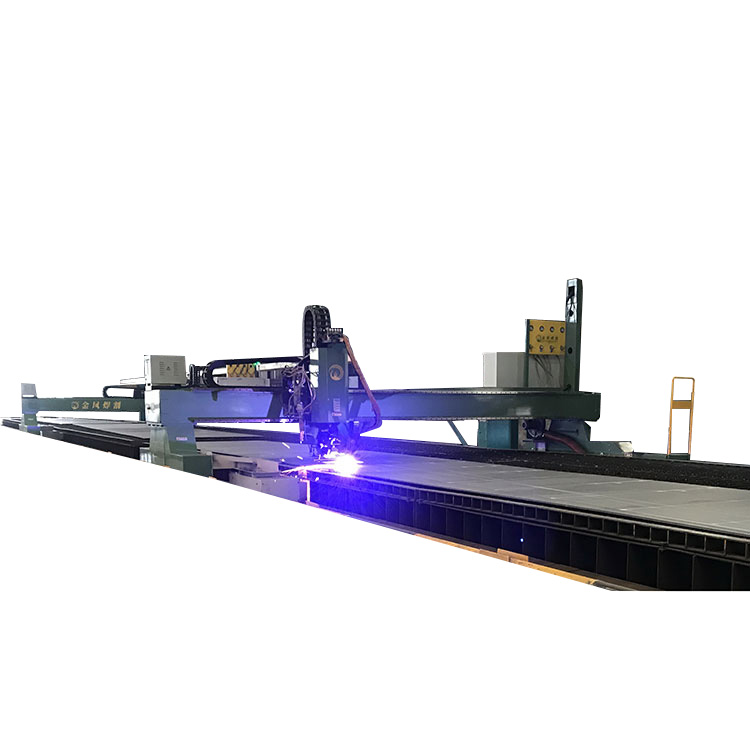

Meaisíní Gearrtha Plamsa Agus Oxyfuel

TG/TPG

CNCMeaisíní Gearrtha Plamsa Agus Oxyfuel

Do gach CNCMeaisíní Gearrtha Plamsa Agus Oxyfuela mhonaraítear ag JINFENG WELDCUT seachadfar don Úsáideoir Deiridh le 2 bhliain bharántas.

An CNCMeaisíní Gearrtha Plamsa Agus Oxyfueltá tiomáint déach le mótair servo. Déantar na ráillí le haghaidh rith tairseach a dhéanamh as iarnród iarnróid le cruas ard, atá meaisínithe beacht agus meilt ag meaisín meilt iarnróid chun cruinneas na ráillí níos lú ná 0.02mm a chinntiú, agus mar sin chun ardchaighdeán na gcodanna a ghearradh.

An CNCMeaisíní Gearrtha Plamsa Agus OxyfuelTá an-tóir orthu i dtionscail éagsúla le haghaidh próiseála leatháin miotail.

Sonraíochtaí

Gné agus Feidhm

1. Tacaíocht a thabhairt do ghearradh tirim Plasma, marcáil Plasma, gearradh breosla ocsaí, bogearraí CAD-CAM, marcáil scaird dúch, go leor uirlisí agus trealamh feidhmiúla éagsúla.

2. Luas taistil díluchtaithe suas le 18m/nóim le haghaidh tiomáint dé. (Luas níos airde mar rogha)

3. Tacaíocht a thabhairt do bhogearraí Neadaithe éagsúla ar féidir leo clár gearrtha de chaighdeán DIN a chruthú.

4. Suiteáil simplí agus éasca

Trealamh agus uirlisí

Chun críocha próiseála éagsúla an Úsáideora, tá go leor trealamh roghnach agus is féidir uirlisí a chomhtháthú leis an CNCMeaisíní Gearrtha Plamsa Agus Oxyfuela bhaint amach ar an gearradh speisialta chun cur le héifeachtacht táirgthe na gCustaiméirí.

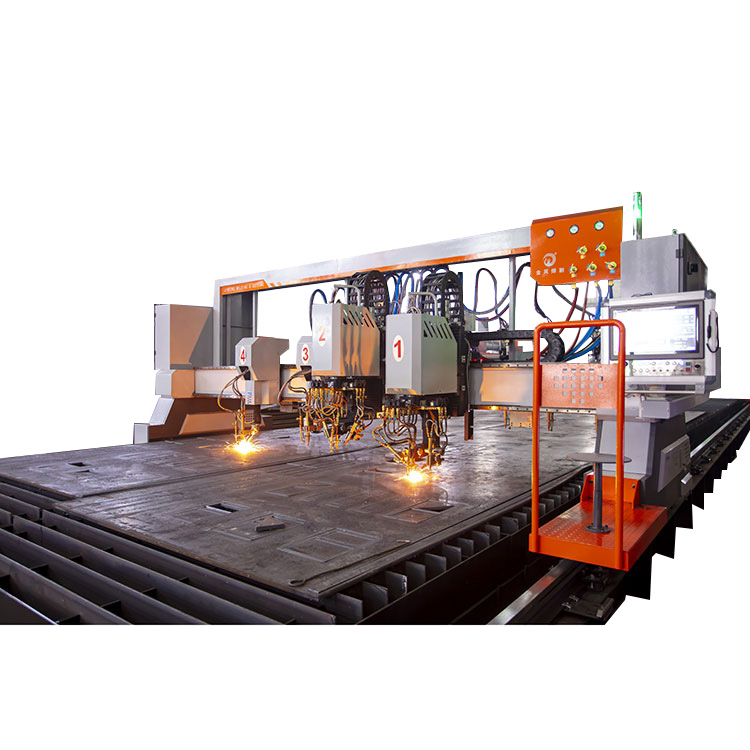

1.0 Il-tóirsí

Is féidir leis na custaiméirí líon na tóirsí CNC a theastaíonn uathu a roghnú.

Tá an tóirse oxyfuel CNC le gléas uathadhainte agus braiteoir airde capacitive mar roghanna

2.0 Gearradh stiall

Is dearadh speisialta é an t-aonad gearrtha stiallacha do chuideachtaí tógála cruach, clóis long a bhfuil go leor stiallacha le gearradh. Úsáidtear na stiallacha den chuid is mó i ngnó struchtúr cruach mar an ngréasán agus flanges chun an bhíoma H táthaithe a tháirgeadh nó sna longchlóis mar an ngréasán agus na flanges chun bíomaí T a tháirgeadh le haghaidh stiffeners soitheach. Is féidir na tóirsí stiallacha a shuiteáil ar chúl an CNCMeaisíní Gearrtha Plamsa Agus Oxyfuel.

3 Gearradh stiall le páirceáil uathoibríoch

Ar gach stiall tóirse tá mótar servo suiteáilte. Trí an suíomh agus an t-achar idir tóirsí stiall a ionchur, ansin is féidir le gach tóirse stiall bogadh go dtí an suíomh atá ag teastáil i mód uathoibríoch, gan an t-oibrí a choigeartú de láimh.

4. Ceann tóirse triple le haghaidh ceann bevel díreach

I ndéantúsaíocht cruach tá go leor post táthú. Le haghaidh táthú dea-chaighdeán le treá iomlán, d'fhéadfadh go mbeadh gá le hullmhú bevel le haghaidh táthú. Maidir leis an iarratas seo, tugaimid isteach gearradh bevel le ceann tóirse triple, a bhfuil ceann bevel le 3 ríomhaire de tóirse gearrtha ocsaí. Tá na 3 tóirsí á dhó ag an am céanna le gearradh ar an pláta cruach chun cuid a fháil le bevel i V, Y nó K a d'fhéadfadh go mbeadh gá le gearradh pas amháin. Cé acu is próiseas éifeachtacht an-ard le haghaidh gearradh bevel.

5. Ceann plasma le haghaidh bevel uainíochta âPlasma 3D bevel

Is é seo ceann bevel uainíochta Infinity chun na codanna a ghearradh le líne cuartha le imeall bevel le haghaidh táthú

Toisc go bhfuil an ceann bevel Plasma 3D le haghaidh gearradh bevel níos trom nuair a dhéantar comparáid le ceann tóirse eile, ach éilíonn gearradh plasma ard-rigidity agus luasghéarú ard. Ar an gcúis seo, d'úsáid ár gcuideachta ábhair alúmanaim eitlíochta ard-neart chun an ceann bevel Plasma 3D seo a dhéanamh agus úsáid a bhaint as teicneolaíocht táthú stir cuimilte chun an ceann bevel Plasma 3D a tháthú, chun meáchan an iompair a laghdú. Mar fhocal scoir bainimid amach meáchan éadrom, ard-rigidity agus luasghéarú ardluais ceann bevel Plasma 3D chun cáilíocht gearrtha plasma a mhéadú. Glacann an comhlacht ardaithe i bhfoirm iarnród treorach líneach + scriú liathróid chun ardú agus bogadh tóirse gearrtha ard-chruinneas a bhaint amach

6. Ceann triple lasair le haghaidh bevel rothlaithe lasair 3D bevel

Is ceann rothlaithe é seo le tóirse triarach gáis chun gearradh a dhéanamh ar chodanna le ciumhais bevel le líne chuartha.

Is é a struchtúr ná 3 tóirse a shocrú ar stáisiún amháin. Úsáidtear an Chéad Tóirse do ghearradh faoi bhun bevel. An dara tóirse le haghaidh gearradh ingearach, Tríú le haghaidh gearradh bevel uachtair. De réir an ghearradh seo is féidir bevel a bhaint amach le cruinneas áirithe. Is iad seo a leanas na cineálacha bevel: V, X, Y, K. Is é 23-45º an uillinn bevel. Toisc go bhfuil an uillinn bevel i gcoibhneas leis an tiús pláta, mar sin tá teorainn leis an tiús bevel. Is é 75mm an tiús bevel uasta. Féach ar an tábla le haghaidh tiús agus uillinn gearrtha stáisiún bevel líne dhíreach tóirse triple. Ar an iompar uachtarach, cuirimid Aonad Rothlaithe i bhfeidhm chun an cóimeáil tóirse triple a rothlú le mótair servo agus giarbhosca chun tairiscint uainíochta chruinn iontaofa a fháil. Rothlaíonn an ceann suas le 400 céim sa dá threo ó shuíomh nialasach

7. Marcóir InkJet

Is branda Cáiliúil ón nGearmáin an gléas marcála inkjet.

Sula ndéantar é a ghearradh ar phláta cruach, ainm na coda, seasamh na coda sa struchtúr cruach, agus an próiseas próiseála ina dhiaidh sin ar gach taobh den chuid, mar shampla na ceanglais maidir le táthú, spraeáil ar an gcuid gearrtha. Ar thaobh amháin, tá sé áisiúil páirteanna a aithint agus a stóráil agus a iompar, ar an láimh eile, tá sé áisiúil páirteanna a phróiseáil agus a thionól agus a tháthú sa phróiseas ina dhiaidh sin

Úsáideann JINFENG an printéir scairddhubh Gearmánach allmhairithe. Tar éis deireadh a chur le inkjet, bogann an píopa backflow go huathoibríoch chuig an nozzle chun lúb séalaithe a dhéanamh agus an dúch a chosc ó tirim. Is féidir leis an fhadhb a réiteach go héifeachtach go bhfuil gnáth-dhúch nozzle éasca a thriomú agus an soc a bhlocáil. Glacann inkjet dromchla cruach ardchaighdeáin comhla solenoid le teicneolaíocht paitinnithe ard iontaofa, a fheabhsaíonn go mór an tightness agus an íogaireacht, déanann an cló níos solúbtha. Tá feidhmíocht meaisín Inkjet na Gearmáine iontaofa, durable, is féidir freastal ar gach cineál riachtanais inkjet tionsclaíoch, is féidir oibriú i dtimpeallacht chrua, mar shampla timpeallacht deannaigh, timpeallacht fliuch, is féidir le líne táirgeachta timpeallacht creathadh a bheith ina ghnáthoibriú freisin. I gcás cothabhála riachtanach, ceadaíonn modúlú an trealaimh duit na codanna teipthe a athsholáthar go héasca, ag laghdú go mór an t-am le haghaidh cóireála teip agus an costas a laghdú.

8. Marcóir pein ponc

De réir riachtanas Úsáideoir na litreacha agus na huimhreacha a phuncháil mar uimhir pháirt gach cuid gearrtha, agus tá na punching seo ar an gcuid gearrtha buan ar feadh i bhfad.

Is feidhm an-tábhachtach é marcáil punchála i dteicneolaíocht ghearradh.

Agus Úsáideoir ag déanamh líníocht CAD den chuid gearrtha, ní mór dóibh an fhaisnéis marcála pollta a ionchur. Ansin déanfaidh na bogearraí neadaithe na sonraí marcála a thiontú go huathoibríoch sna cláir ghearrtha.

9. Plasma marcáil

Tar éis an chuid bogearraí a chumrú, is féidir leis an tóirse gearrtha plasma an fheidhm scríobtha plasma ar na plátaí a bhaint amach.
