Meaisíní Gearrtha Plasma Robot

JINFENG® Is monaróir gairmiúil tSín agus soláthraí naMeaisíní Gearrtha Plasma Robotle praghas inacmhainne. Tá anMeaisíní Gearrtha Plasma Robotlíne gearrtha uathoibríoch ardfheidhmíochta chun stiallacha, barraí saille do longchlós a phróiseáil, ó phlátaí gearrtha ocsaí-bhreosla isteach i stiall fhada, glanadh imeall, marcáil scaird ink, gearradh plasma.

PBG400



Meaisíní Gearrtha Plasma Robot



I gcás gachMeaisíní Gearrtha Plasma Robotbeidh 2 bhliain bharántas ag JINFENG WELDCUT, agus atá Feistithe le táblaí sorcóir, tras-chairt, scagaire deannaigh, córas gearrtha plasma, agus feidhmeanna roghnacha cosúil le gléas marcála ponc peen, marcáil Inkjet le robot, agus a thacaíonn le gach comhéadan CAD-CAM. An PBGMeaisíní Gearrtha Plasma Robotan líne gearrtha plasma robotic is úire chun táirgiúlacht a mhéadú d'Úsáideoirí Deiridh ó thionscail éagsúla.



Sonraíochtaí



Mionsamhail	Stráice	Fad	Meáchan
		12000mm	1.5T
PBG400	100*5mm a 400*30mm
Tacaigh le gearradh plasma, marcáil plasma, marcáil scaird dúch, bogearraí CAD-CAM



Gné agus Feidhm



1.An PBGMeaisíní Gearrtha Plasma Robotis línte gearrtha uathoibrithe ard iad atá comhtháite le trealamh éagsúla. Trí phríomhoibríocht amháin ag oibreoir amháin, cuireann an líne tús leis an bpróiseáil uathoibríoch ó luchtú ábhar, gearradh pláta ag meaisín gearrtha ocsa-bhreosla il-chinn, glanadh imeall, marcáil scaird ink, gearradh plasma agus díluchtú páirteanna.

2.Is féidir an líne a chomhtháthú go hiomlán leis an gcóras MES agus Ceadaigh rialú iargúlta tríd an lucht féachana foirne do na hinnealtóirí ó mhonaróir a dhéanamh go héasca ar an diagnóis iargúlta chun na fadhbanna a réiteach tríd an idirlíon gan innealtóirí a sheoladh chuig an suíomh oibre.

3. Soláthraíonn an córas CNC rialú iomlán ar gach córas príomhlíne (robot, tábla sorcóir, tras-iompróir, cart tomhais agus gripper, an córas marcála)ã

4.An féidir comhaid *.gen a cruthaíodh ó Tribon/AM a léamh, comhaid DSTV a onnmhairítear ó bhogearraí deartha TEKLA agus formáidí eile.

5.AnMeaisíní Gearrtha Plasma Robota úsáidtear go forleathan i Longthógáil, longchlós agus amach ón gcósta do ghearradh plasma an stiffener chun painéal cothrom, tógáil bun dúbailte, fo-chomhthionóil, bulcchinn, gréasáin, painéal micrea do shoithí / Longa éagsúla. Le PBGMeaisíní Gearrtha Plasma Robot, is féidir leis na longchlóis nó an longthógáil a dtáirgeadh a mhéadú agus na saothair a laghdú.



Sonraí

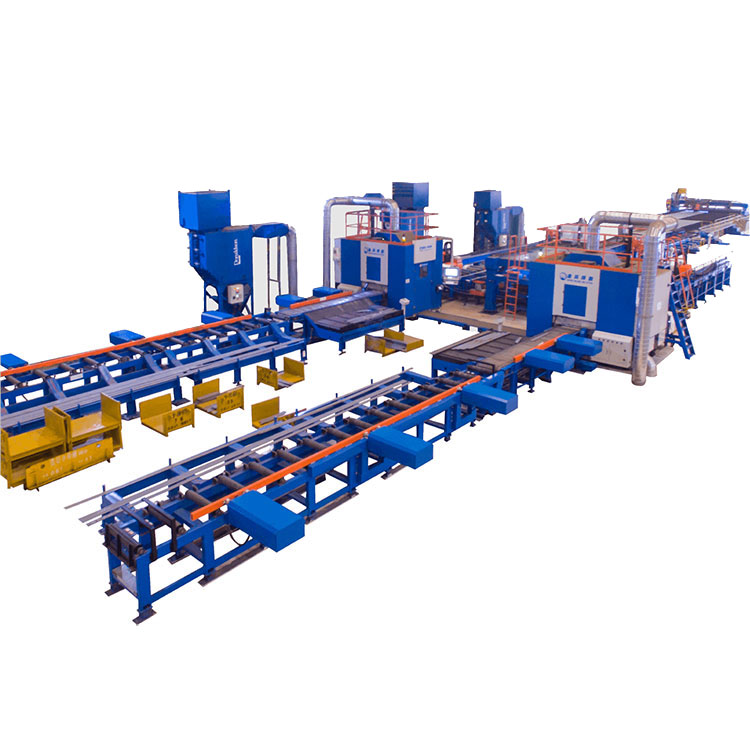

An PBG400Meaisíní Gearrtha Plasma Robotcomhdhéanta de:

Meaisín gearrtha ocsaí-bhreosla il-tóirse

Iompróirí sorcóir

Líne glanadh imeall

Meaisín chamfering imeall

Tras-iompróirí

Marcáil dúch le lámh robot

Tábla sorcóir ionchuir

Seomra gearrtha plasma robot le scagaire deannaigh

Iompar crios-pláta sórtála cuid ghearr

Tábla sorcóir aschuir le haghaidh cuid fhada

Tábla glactha ar feadh cuid fada



Radharc struchtúir

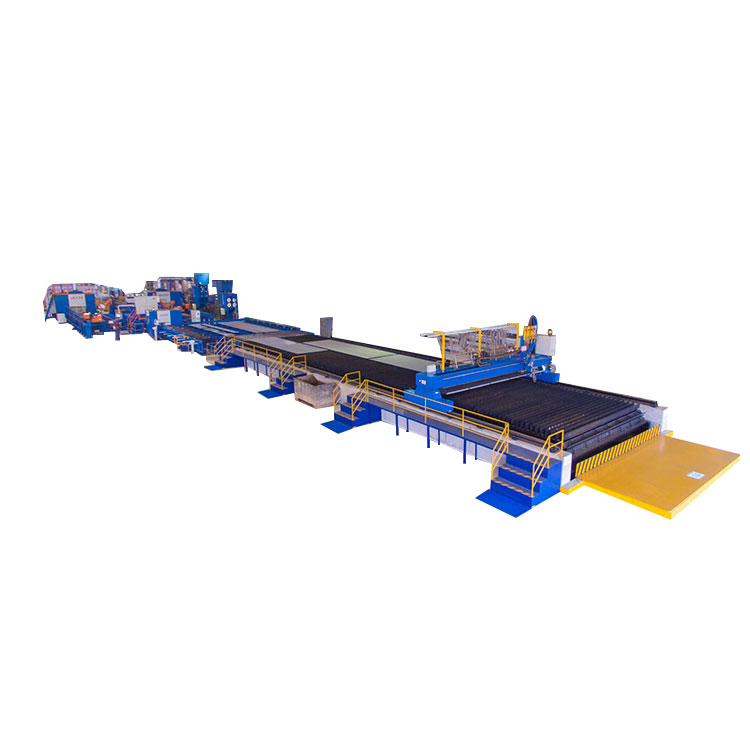

Meaisín gearrtha ocsaí-bhreosla il-tóirse

Tá an meaisín gearrtha ocsaí-bhreosla feistithe le tóirsí iolracha chun an pláta cruach a ghearradh go fadaimseartha i stiallacha fada iolracha. Tá an meaisín deartha i struchtúr gantry agus comhtháite le tábla rollta chun an stiall fhada a aistriú go dtí an tábla sorcóir buffler. Ní gá an craein nó an lámhleabhar na stiallacha fada a dhíluchtú tar éis gearradh lasair.



Líne glanadh imeall

Trí líne ghlanadh imeall a chomhtháthú leis an PBG400Meaisíní Gearrtha Plasma Robot, trí úsáid a bhaint as rothaí scuab chun an príomh-phéint a bhaint as imeall na próifílí, trí úsáid a bhaint as na rothaí meilte chun an slaig agus na burrs de ghearradh stiallacha a bhaint as gearradh lasair ocsaí, áit a mbeidh táthú, is féidir leis an gcaighdeán táthú a mhéadú sa chéad phróiseáil eile.



Meaisín chamfering imeall

Trí mheaisín chamfering imeall a chomhtháthú leis an PBG400Meaisíní Gearrtha Plasma Robot, trí úsáid a bhaint as rothaí brú chun brúigh ar an 4 imill barra árasán, stiall fada go bhfuil imeall géar tar éis gearradh teirmeach a mhúnlú an 4 imeall i imeall bhabhta R2-R3, a mbeidh dromchla maith le haghaidh péinteáil sa phróiseáil seo chugainn.



Robot marcála inkjet

Chun ceann marcála scaird ink a shuiteáil ar lámh róbait. Tá an robot ag bogadh ar feadh fad an bharra comhréidh chun an marcáil dúch a chomhlánú ar fhad iomlán an bharra cruach stiallacha fada. Tar éis dúch a phriontáil ar an bpróifíl, ní gá filleadh ar an bpróifíl chun é a aistriú go PBG400Meaisíní Gearrtha Plasma Robotseomra gearrtha do ghearradh plasma.



Seomra gearrtha robot

Trí lámh robot 6 ais a shuiteáil taobh istigh den seomra gearrtha chun an gearradh ardchaighdeáin ar phróifílí a fhorghníomhú. Is é seo an phríomhchuid den PBG400 iomlánMeaisíní Gearrtha Plasma Robotseomra gearrtha do ghearradh plasma.

Iompróir pláta crios agus tábla glactha

De réir atá feistithe le crios-pláta iompair tar éis an seomra a ghearradh, an PBG400Meaisíní Gearrtha Plasma Robotis féidir na codanna gearra a shórtáil go huathoibríoch agus na codanna a aschur go huathoibríoch. Tá an chuid ghearr á bhrú ag pusher chuig an tábla glactha chun oibreoir na codanna gearra a dhéanamh go héasca.



Brúiteoir páirt fhada agus bord glactha

Tá pusher cuid fada comhtháite leis an tábla sorcóir aschuir, nuair a thagann cuid fada go dtí an tábla sorcóir aschuir anseo, beidh an pusher bhrú go huathoibríoch ar an chuid fada chun titim ar an tábla glactha.
