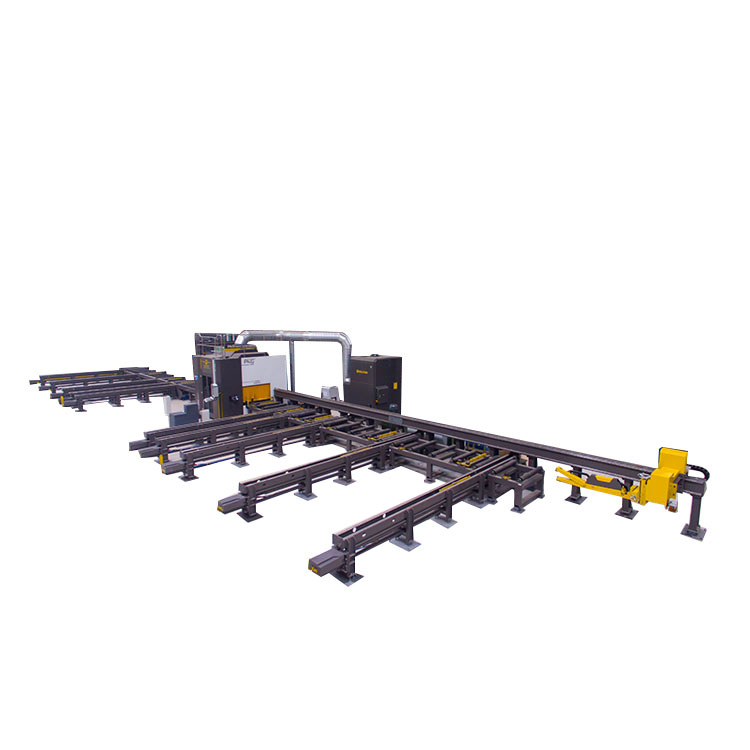

Meaisín Gearradh Robot Bhíoma

JINFENG® Is monaróir gairmiúil tSín agus soláthraí naMeaisín Gearradh Robot Bhíomas le praghas inacmhainne. Tá anMeaisín Gearradh Robot Bhíomas iad meaisíní déileáil plasma H-bhíoma ardfheidhmíochta chun an gearradh plasma a fhorghníomhú ar phróifílí cruach éagsúla de bhíoma H (I bhíoma), uillinneacha, Cainéal le lámh robot.

PPG500



Meaisín Gearradh Robot Bhíoma



I gcás gachMeaisín Gearradh Robot BhíomaBeidh 2 bhliain bharántas ag s agus meaisíní gearrtha plasma a mhonaraigh JINFENG WELDCUT, agus atá Feistithe le táblaí sorcóir, tras-iompróir, scagaire deannaigh, córas gearrtha plasma, agus feidhmeanna roghnacha cosúil le gléas marcála ponc peen agus tacú le gach comhéadan CAD-CAM. An PPGMeaisín Gearradh Robot Bhíomas an líne gearrtha plasma robotic is úire chun táirgiúlacht a mhéadú d'Úsáideoirí Deiridh ó thionscail éagsúla.



Sonraíochtaí



Mionsamhail	H-bhíoma	Uillinn	E-uillinn	Cainéal	Fad	Meáchan
PPG500
	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	12000mm	12T
Tacaigh le gearradh plasma, marcáil plasma, marcáil ponc peen, bogearraí CAD-CAM



Gné agus Feidhm



1.An PRGMeaisín Gearradh Robot Bhíomas is trealamh gearrtha uathoibrithe ard é atá comhtháite le lámh robot sé ais ABB. Trí phríomhoibríocht amháin ag oibreoir amháin, cuireann an líne tús leis an bpróiseáil uathoibríoch ó luchtú ábhar agus díluchtú páirteanna tar éis gearradh plasma.

2. PPG amháinMeaisín Gearradh Robot Bhíomas le hoibreoir amháin in ionad:

Líne druileála bhíoma

Sábha Bhanna

Líne Uillinn

Líne próiseála pláta/barra

Meaisín Déileáil

Meaisín Marcáil



3.Is féidir an líne a chomhtháthú go hiomlán leis an gcóras MES agus Ceadaigh rialú iargúlta tríd an lucht féachana foirne do na hinnealtóirí ó mhonaróir a dhéanamh go héasca ar an diagnóis iargúlta chun na fadhbanna a réiteach tríd an idirlíon gan innealtóirí a sheoladh chuig an suíomh oibre.

3. Soláthraíonn an córas CNC rialú iomlán ar gach córas príomhlíne (robot, tábla sorcóir, tras-iompróir, cart tomhais agus gripper, an córas marcála)ã

4.An féidir comhaid *.gen a cruthaíodh ó Tribon/AM a léamh, comhaid DSTV a onnmhairítear ó bhogearraí deartha TEKLA agus formáidí eile.

5. SeoMeaisín Gearradh Robot Bhíomas a úsáidtear go forleathan i dtógáil Cruach (Bíoma plasma déileáil le haghaidh monarú struchtúir tógála, droichid, iarnróid, leantóirí, vaigíní traenach, stringers staighre, ráillí láimhe agus cruach tánaisteach eile), struchtúr cruach agus amach ón gcósta (Déileáil bhíoma do láithreáin barr, áitribh beo, struchtúir fomhuir, frámaí fomhuir, struchtúir tacaíochta, racaí píopaí, frámaí cosanta le haghaidh manifolds fomhuirí, struchtúir tacaíochta agus coirníní fomhuirí, H-sciartha agus frámaí cur i bhfeidhm, H-sciartha agus frámaí.





Sonraí



an PPG seoMeaisín Gearradh Robot Bhíomas comhdhéanta de:

Tras-iompróirí

Cairt tomhais agus gripper

Gléas marcála ponc peen

Tábla sorcóir ionchuir

Seomra gearrtha plasma robot

Tábla sorcóir aschuir

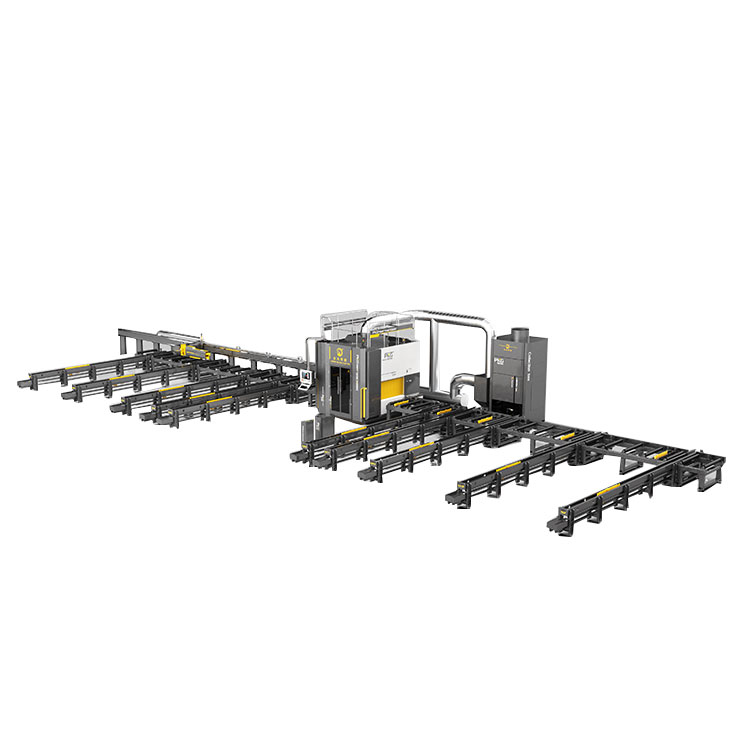

Radharc struchtúir

Tras-iompróir â cineál slabhra

Trí tras-iompróir (cineál slabhra) a chomhtháthú leis an tábla sorcóir ionchuir PKGMeaisín Gearradh Robot Bhíomas, is féidir na bíomaí H agus próifílí eile a aistriú go dtí an áit is gá, gan an craein a úsáid chun an baol craein a laghdú go 0.

Cairt tomhais agus gripper

An próifíl a bheathú isteach sa seomra gearrtha ag an am céanna chun fad an phróifíl chothaithe a thomhas.



Gléas marcála ponc peen

Soláthair marcáil bhuan inrianaitheachta ar uimhir na coda.

Seomra gearrtha robot

Trí lámh robot 6 ais a shuiteáil taobh istigh den seomra gearrtha chun an gearradh ardchaighdeáin a fhorghníomhú ar phróifílí le tóirse plasma, agus gearradh poill francach le tóirse ocsabhreosla.



Táblaí sorcóir ionchuir/aschuir

Trí tháblaí sorcóir a oibriú, éiríonn leis na meaisíní cóipeála H-bhíoma an t-uathoibriú ard a reáchtáil chun an tsaothair a laghdú agus an táirgeadh a mhéadú.

Tras-iompróir â díluchtú

Trí chomhtháite tras-iompróir chuig an tábla sorcóir aschuir PKGMeaisín Gearradh Robot Bhíomas, is féidir na codanna tar éis a ghearradh a bhogadh go dtí an áit is gá, gan úsáid a bhaint as an craein chun an baol craein a laghdú go 0.
