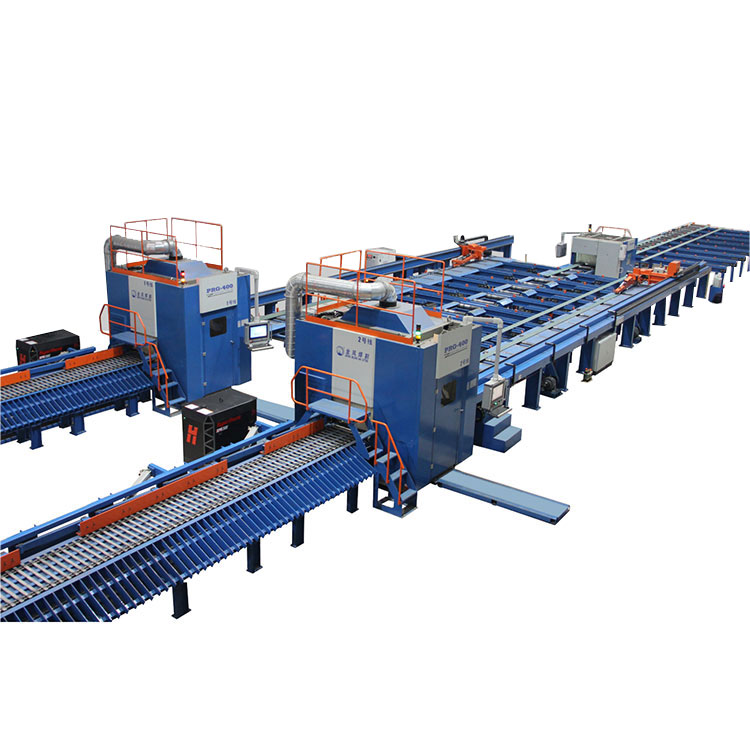

Próifíl Robot Líne Gearradh

JINFENG® Is é an monaróir agus an soláthróir gairmiúil tSínPróifíl Robot Líne Gearradhs le praghas inacmhainne. Tá anPróifíl Robot Líne GearradhIs córas gearrtha robotic plasma ardfheidhmíochta iad chun an gearradh plasma a fhorghníomhú ar phróifílí cruach éagsúla de bolgán, stiallacha, uillinneacha, T-beam, Channel, H beam nó I beam, le lámh robot.

PRG 600



Próifíl Robot Líne Gearradh



I gcás gachPróifíl Robot Líne Gearradhs agus meaisíní gearrtha plasma a mhonaraigh JINFENG WELDCUT beidh 2 bhliain bharántas, agus atá Feistithe le luchtú Crane, glanadh Imeall, inkjet marcáil, tacú le gach comhéadan CAD-CAM mar roghanna. An PRGPróifíl Robot Líne Gearradhs an líne gearrtha plasma robotic is úire chun táirgiúlacht a mhéadú d'Úsáideoirí Deiridh ó thionscail éagsúla.



Sonraíochtaí



Mionsamhail	bolgán	Stráice	Uillinn	E-uillinn	T-bhíoma	Cainéal	H-bhíoma	Fad	Meáchan
PRG 400	80*5mm 400*20mm	100*5mm a 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	N / A	12000mm	1.5T
PRG 600	80*5mm 550*20mm	100*5mm a 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2.5T
Tacaigh le gearradh plasma, marcáil plasma, marcáil Inkjet, bogearraí CAD-CAM



Gné agus Feidhm

1.An PRGPróifíl Robot Líne Gearradhs is trealamh gearrtha uathoibrithe ard é atá comhtháite le lámh robot sé ais ABB. Trí phríomhoibríocht amháin ag oibreoir amháin, cuireann an líne tús leis an bpróiseáil uathoibríoch ó luchtú ábhar agus díluchtú páirteanna tar éis gearradh plasma.

2.Is féidir an líne a chomhtháthú go hiomlán leis an gcóras MES agus Ceadaigh rialú iargúlta tríd an lucht féachana foirne do na hinnealtóirí ó mhonaróir a dhéanamh go héasca ar an diagnóis iargúlta chun na fadhbanna a réiteach tríd an idirlíon gan innealtóirí a sheoladh chuig an suíomh oibre.

3. Soláthraíonn an córas CNC rialú iomlán ar gach córas príomhlíne (robot, tábla sorcóir, tras-iompróir, cart tomhais agus gripper, an córas marcála)ã

4.An féidir comhaid *.gen a cruthaíodh ó Tribon/AM a léamh, comhaid DSTV a onnmhairítear ó bhogearraí deartha TEKLA agus formáidí eile.

5. SeoPróifíl Robot Líne Gearradhs a úsáidtear go forleathan i Longthógáil, longchlós agus amach ón gcósta do ghearradh plasma stiffener chun painéal cothrom, tógáil bun dúbailte, fo-chomhthionóil, bulcchinn, gréasáin, painéal micrea do shoithí / Longa éagsúla. Le PRGPróifíl Robot Líne Gearradhs, is féidir leis na longchlóis nó leis an longthógáil a dtáirgeadh a mhéadú agus na saothair a laghdú.



Sonraí

An PRGPróifíl Robot Líne Gearradhs comhdhéanta de:

Craein luchtaithe próifíl

Líne glantacháin imeall:

Tras-iompróirí le haghaidh luchtú próifíle

Tábla sorcóir ionchuir

Seomra glantacháin le scagaire deannaigh.

Tábla sorcóir aschuir.

Tras-iompróir le haghaidh buffler

Tras-iompróir le luchtú

Cairt tomhais agus gripper

Tábla sorcóir ionchuir

Gléas marcála inkjet,

Seomra gearrtha plasma robot le scagaire deannaigh

Iompar crios-pláta sórtála cuid ghearr

Tábla sorcóir aschuir le haghaidh cuid fhada

Tras-iompróir le haghaidh codanna fada

Craenacha a dhíluchtú

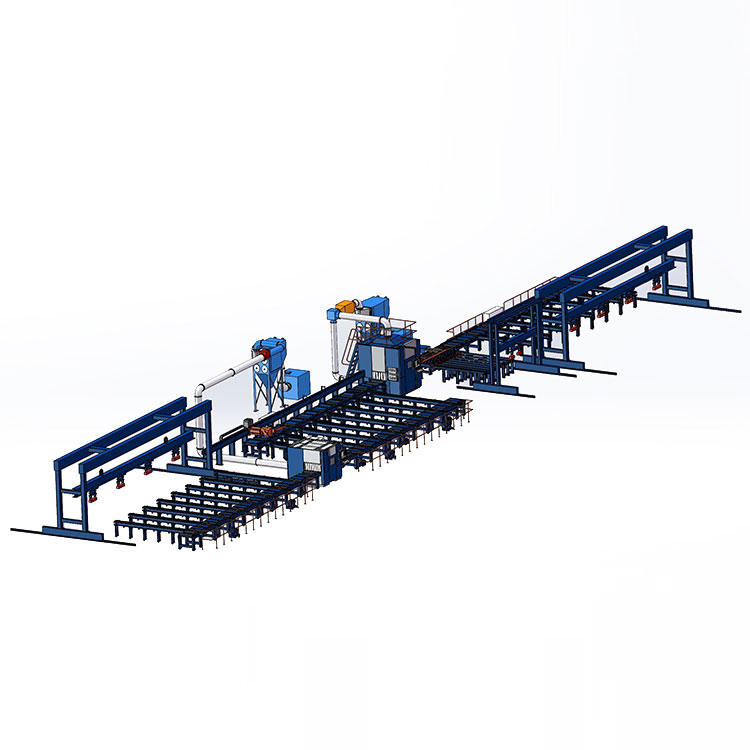

Radharc struchtúir



Líne glanadh imeall



Trí líne ghlanadh imeall a chomhtháthú leis an PRGPróifíl Robot Líne Gearradhs, trí úsáid a bhaint as rothaí scuab chun an príomh-phéint a bhaint as imeall na próifílí áit a mbeidh táthú, is féidir leis an gcaighdeán táthú sa chéad phróiseáil eile a mhéadú.



Cairt tomhais agus gripper



An próifíl a bheathú isteach sa seomra gearrtha ag an am céanna chun fad an phróifíl chothaithe a thomhas.



Inkjet marcóir



Trí ghléas marcála inkjet chun litreacha, uimhreacha, siombail agus líne lúbthachta a phriontáil (línte inbhéartach)



Seomra gearrtha robot



Trí lámh robot 6 ais a shuiteáil taobh istigh den seomra gearrtha chun an gearradh ardchaighdeáin ar phróifílí a fhorghníomhú.



De réir atá feistithe le crios-pláta iompair tar éis a ghearradh seomra, an PRGPróifíl Robot Líne Gearradhis féidir leis na codanna gearra a shórtáil go huathoibríoch agus na codanna a aschur go huathoibríoch.
