Próifíl Líne Gearradh Plasma

Is é JINFENG® an monaróir gairmiúil tSín agus soláthraí línte gearrtha Próifíl Plasma le praghas inacmhainne. Is iad na línte gearrtha Plasma Próifíl ná línte gearrtha próifíl robot plasma ardfheidhmíochta chun an gearradh plasma a fhorghníomhú ar phróifílí cruach éagsúla bolgán, stiall, uillinneacha, T-beam, Channel, H beam nó I beam le lámh robot.

Seol Fiosrúchán

1022 Íoslódáil PDF

Cur síos ar an Táirge

JINFENGPróifíl Líne Gearradh Plasmas le praghas inacmhainne. Tá anPróifíl Líne Gearradh Plasmas plasma ardfheidhmíochta Línte gearrtha próifíl robot chun an gearradh plasma a fhorghníomhú ar phróifílí cruach éagsúla bolgán, stiallacha, uillinneacha, T-bhíoma, Cainéal, bhíoma H nó bhíoma I le lámh robot.



Próifíl Líne Gearradh Plasmas



I gcás gachPróifíl Líne Gearradh Plasmas agus meaisíní gearrtha plasma a mhonaraítear ag JINFENG WELDCUT beidh 2 bhliain bharántas, agus atá Feistithe le codanna roghnacha cosúil le táblaí sorcóir, tras-iompróir, marcáil inkjet, scagaire deannaigh, córas gearrtha plasma, aschuir crios-pláta conveyor, tilters agus tacaíocht go léir Comhéadain CAD-CAM. An PRGPróifíl Líne Gearradh Plasmas an líne gearrtha plasma robotic is úire chun táirgiúlacht a mhéadú d'Úsáideoirí Deiridh ó thionscail éagsúla.



Sonraíochtaí



Mionsamhail

bolgán

Stráice

Uillinn

E-uillinn

T-bhíoma

Cainéal

H-bhíoma

Fad

Meáchan







PRG 400

80*5mm

400*20mm

100*5mm a

400*20mm

100*75mm-

300*150mm

75*75mm-

180*180mm

100*50mm-

350*150mm

100*50mm-

400*115mm

N / A

12000mm

1.5T

PRG 600

80*5mm

550*20mm

100*5mm a

600*30mm

100*75mm-

500*150mm

75*75mm-

220*220mm

100*50mm-

500*200mm

100*50mm-

400*200mm

150*150mm-

400*200mm

12000mm

2.5T

Tacaigh le gearradh plasma, marcáil plasma, marcáil Inkjet, bogearraí CAD-CAM



Gné agus Feidhm



1.An PRGPróifíl Líne Gearradh Plasmas is trealamh gearrtha uathoibrithe ard é atá comhtháite le lámh robot sé ais ABB. Trí phríomhoibríocht amháin ag oibreoir amháin, cuireann an líne tús leis an bpróiseáil uathoibríoch ó luchtú ábhar agus díluchtú páirteanna tar éis gearradh plasma.

2.Is féidir an líne a chomhtháthú go hiomlán leis an gcóras MES agus Ceadaigh rialú iargúlta tríd an lucht féachana foirne do na hinnealtóirí ó mhonaróir a dhéanamh go héasca ar an diagnóis iargúlta chun na fadhbanna a réiteach tríd an idirlíon gan innealtóirí a sheoladh chuig an suíomh oibre.

3. Soláthraíonn an córas CNC rialú iomlán ar gach córas príomhlíne (robot, tábla sorcóir, tras-iompróir, cart tomhais agus gripper, an córas marcála)ã

4.An féidir comhaid *.gen a cruthaíodh ó Tribon/AM a léamh, comhaid DSTV a onnmhairítear ó bhogearraí deartha TEKLA agus formáidí eile.

5. SeoPróifíl Líne Gearradh Plasmas a úsáidtear go forleathan i Longthógáil, longchlós agus amach ón gcósta do ghearradh plasma stiffener chun painéal cothrom, tógáil bun dúbailte, fo-chomhthionóil, bulcchinn, gréasáin, painéal micrea do shoithí / Longa éagsúla. Le PRGPróifíl Líne Gearradh Plasmas, is féidir leis na longchlóis nó leis an longthógáil a dtáirgeadh a mhéadú agus na saothair a laghdú.




Sonraí



An PRG400Próifíl Líne Gearradh Plasmas comhdhéanta de:

Tilters chun na próifílí a chealú

Iompróirí sorcóir mar mhaolán

Tras-iompróir le luchtú

Cairt tomhais agus gripper

Tábla sorcóir ionchuir

Gléas marcála inkjet,

Seomra gearrtha plasma robot le scagaire deannaigh

Iompar crios-pláta sórtála cuid ghearr

Tábla sorcóir aschuir le haghaidh cuid fhada

Tras-iompróir le haghaidh codanna fada

Tilters le haghaidh meilt láimhe

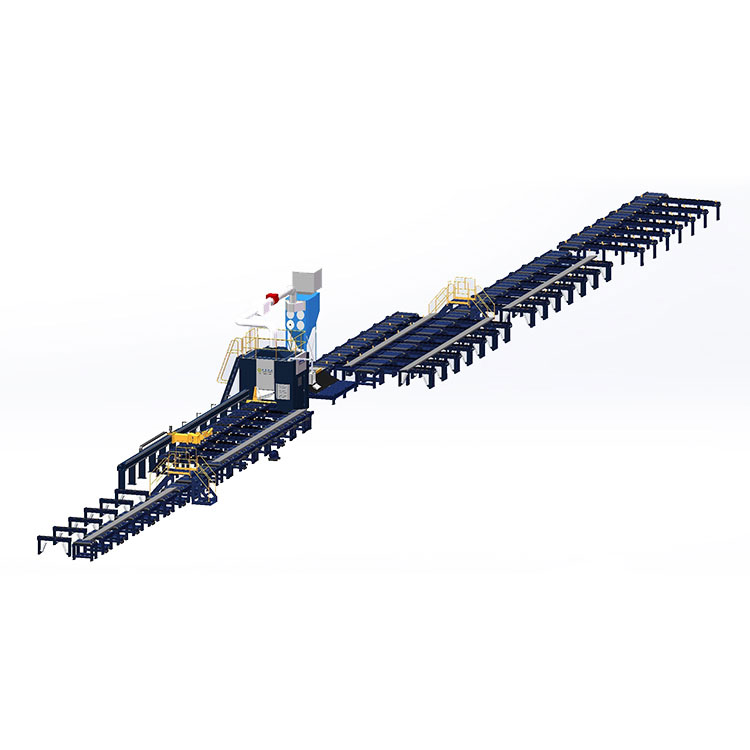

Radharc struchtúir





Cairt tomhais agus gripper


An próifíl a bheathú isteach sa seomra gearrtha ag an am céanna chun fad an phróifíl chothaithe a thomhas.






Inkjet marcóir


Trí ghléas marcála inkjet chun litreacha, uimhreacha, siombail agus líne lúbthachta a phriontáil (línte inbhéartach)





Seomra gearrtha robot


Trí lámh robot 6 ais a shuiteáil taobh istigh den seomra gearrtha chun an gearradh ardchaighdeáin ar phróifílí a fhorghníomhú. Is é seo an phríomhchuid den PRG400 ar fadPróifíl Líne Gearradh Plasmas.




Iompróir pláta crios agus tábla glactha


De réir atá feistithe le crios-pláta iompair tar éis a ghearradh seomra, an PRG400Próifíl Líne Gearradh Plasmais féidir leis na codanna gearra a shórtáil go huathoibríoch agus na codanna a aschur go huathoibríoch. Tá an chuid ghearr á bhrú ag pusher chuig an tábla glactha chun oibreoir na codanna gearra a dhéanamh go héasca.




Tilters


Ar an meaisín gearrtha plasma PRG400 Robot tá 3 ghrúpa de chleachtóirí próifílí suiteáilte. Is é an chéad ghrúpa ná na bolgáin a chealú 180 céim chun ceann an bholgáin a dhéanamh sa bhun. Is éard atá i gceist leis an 2 ghrúpa eile ná na codanna a iompú chun ligean d'oibreoirí meilt láimhe a dhéanamh chun an burr ar an dá thaobh de na codanna a bhaint tar éis a ghearradh.
