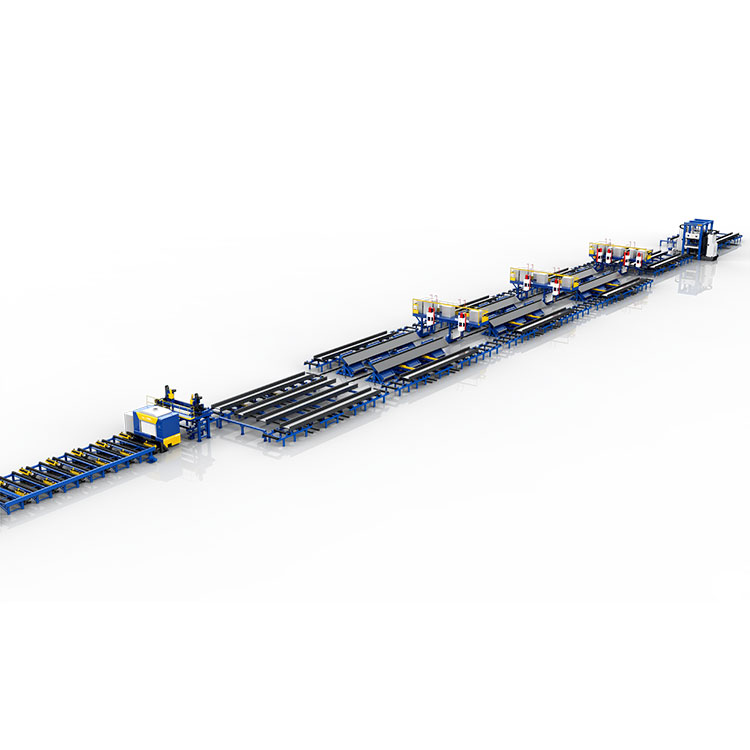

Línte Táthú Bhíoma CNC H

WH6012Línte táthú bhíoma CNC H

WH6012 ClisteLínte táthú bhíoma CNC Htá línte táirgeachta beam H ardfheidhmíochta in éineacht le trealamh agus uirlis éagsúla, a mhonaraítear ag JINFENG WELDCUT atá mar mhonaróir gairmiúil tSín agus soláthraí WH6012 SmartLínte táthú bhíoma CNC Hle praghas inacmhainne. An WH6012 ClisteLínte táthú bhíoma CNC Hníos mó sábháilteachta agus ardéifeachtúlachta a sholáthar do na bíomaí H nó do tháirgeadh beam T.

Soláthróidh JINFENG WELDCUT 2 bhliain bharántas don WH6012 SmartLínte táthú bhíoma CNC H. Roghnaítear príomhghnéithe leictreacha na léiriúcháin bhíoma H ón mbranda cáiliúil domhanda a thabharfaidh níos áisiúla d'Úsáideoirí na codanna a aimsiú go háitiúil gan dul ó achar fada ón tSín. An WH6012 ClisteLínte táthú bhíoma CNC HIs iad na línte táirgeachta uathoibrithe is forbartha agus is airde chun táirgiúlacht a mhéadú d'Úsáideoirí Deiridh ó thionscail éagsúla.

Sonraíochtaí

Liostaí trealaimh

Gné agus Feidhm

1.An WH6012 ClisteLínte táthú bhíoma CNC His línte táirgeachta uathoibrithe ard iad chun an bhíoma I táthaithe agus an bhíoma H a tháirgeadh le hoibrithe níos lú agus craenacha níos lú.

2. Ní féidir ach 3 oibrí an t-iomlán a reáchtáilLínte táthú bhíoma CNC H.

3.Is féidir an líne a chomhtháthú go hiomlán leis an gcóras MES agus an cumarsáid fíor-ama idir an ríomhaire uachtarach agus an córas rialaithe a chomhlánú, bailiú sonraí an trealaimh a chomhlánú, na sonraí go léir a bhailítear a uaslódáil chuig an gcóras MES mhonarcha (nó an córas rialaithe láraithe uachtarach), agus tráthúlacht agus éifeachtacht an tarchur faisnéise a chinntiú.

4. Ní mór don dearadh agus don chosaint ceanglais na gcaighdeán náisiúnta ábhartha agus cosaint an chomhshaoil ​​a chomhlíonadh; Caithfidh feistí sábháilteachta agus cosanta trealaimh caighdeáin thionsclaíocha ábhartha a chomhlíonadh;.

5.This WH6012 ClisteLínte táthú bhíoma CNC Ha úsáidtear go forleathan i dtógáil cruach agus struchtúir cruach, amach ón gcósta, ar an gcladach, le haghaidh táthú H-beam le haghaidh foirgneamh, ceardlanna, monarchana, nó droichid etc.

6. Ceadaíonn dearadh solúbtha an trealaimh táthú tacaíocht a thabhairt d'aon bhranda de na foinsí cumhachta táthú.

6. Tá CE, ECA deimhnithe ar fáil.

7. Soláthraíonn an líne seo an táirgeadh ó bhíoma dleachta éadrom go bhíoma dualgas an-trom le tiús mór gan aon uirlisí nó trealamh a athrú.

8. Ní gá aon chraenacha a bheith ag baint le chéile go díreach leis an bpróiseáil iomlán, rud a laghdaíonn go mór an baol a bhaineann le craenacha a úsáid.

Radharc struchtúir

Liosta de na modúil trealaimh a úsáidtear i WH6012 SmartLínte táthú bhíoma CNC H

1-Limistéar le chéile, áirítear:

Sraith amháin de thábla sorcóir ionchuir atá feistithe le claonta flange agus ardaitheoir gréasáin chun an 2 flanges agus 1 gréasáin a fheistiú i suíomh cruth H agus iad a chlampáil i gcruth H.

Meaisíní cóimeála beam H Cothrománach amháin - le haghaidh spottháthú CO2/MAG chuig an ngréasán agus feansaí cóimeála i gcruth H.

Ardaítear an dá phláta flange agus pláta gréasáin amháin atá le chéile agus a fhoirmiú le craein ar an tábla sorcóir ionchuir.

Ansin de réir an chláir uathoibríoch, Ardóidh an trealamh an pláta gréasáin, ag sileadh an dá phláta flange agus clampfaidh an pláta gréasáin chun cruth H a fhoirmiú ar dtús, agus ansin iompraítear iad chuig an bpríomh-mheaisín le chéile. Ansin, an gléas atá suiteáilte ar an meaisín a ailíniú deireadh an ngréasán agus flanges, gléas brú gréasáin, gléas clampála H-bhíoma, córas rialaithe uathoibríoch agus ceithre shraith de tóirsí táthú agus comhpháirteanna eile a chomhordú a bheith ag obair le chéile a chur i gcrích go tapa ar an tionól H-bhíoma ag táthú láthair.

Gléas chun an gréasán a ardú agus na flanges a smeach suas

Táthú spota ar 4 seams ag an am céanna

Ní gá ach duine amháin sonraíochtaí agus paraiméadair an H-beam a ionchur nó a ghlaoch ar an gcóras rialaithe uathoibríoch agus brúigh an cnaipe tosaigh chun an meaisín a thosú, tar éis luchtú an phláta flange agus an pláta gréasáin a chríochnú. Dá bhrí sin, tá níos lú úsáide as craein agus feidhmíocht ard sábháilteachta;

Faoin meaisín a bheith ag obair i ngnáthchoinníollacha, tar éis na hábhair a chrochadh ar an tábla sorcóir ionchuir, níl aon ghá le hidirghabháil láimhe i lár an bhealaigh le chéile (cosúil le suíomh láimhe, leibhéalú cúnta craein taistil, ceartú cnag, ardú, iompú, fillte, etc.), agus mar sin tá an leibhéal uathoibrithe an-ard;

Toisc go bhfuil gach príomhshuíomh den H-beam á rialú ag an mótar servo agus á bhrath ag an braiteoir, seachnaítear an diall cruinnis de bharr náire daonna.

Ag an am céanna, déantar na spotaí táthú go léir de na ceithre seam táthú a rialú go huathoibríoch ag an meaisín, agus tá aonfhoirmeacht mhéid agus spásáil an láthair táthú níos fearr ná an táthú spot láimhe.

Meaisín tionóil bhíoma cothrománach H

Limistéar 2-Táthú

áirítear:

WHM36 H-Beam meaisín táthú Uathoibríoch SAW atá feistithe le 4 cinn táthú stua báite (tacaíonn le táthú stua Aonair nó teicneolaíocht táthú stua tandem).

Tá dhá chuid sa trealamh: an príomh-mheaisín táthú gantry agus an t-ionad táthú ilshuímh. De réir saintréithe táthú H-bhíoma agus saintréithe próisis táthú stua báite stua comh-aireachta, dearadh muid dhá mhodh táthú don trealamh seo, arb é an dearadh is speisialta: "lámh dúbailte i dtáthú filléad cothrom" nó "lámh singil i dtáthú filléad sa lámh síos". Is é cuspóir an dearadh seo gur féidir leis an meaisín an modh táthú is fearr a roghnú go huathoibríoch chun táthú tapa a bhaint amach ar H-beam, de réir tiús éagsúla na ngréasán H bhíoma. Agus tá an tábla táthú il-shuíomh ag obair leis an ngá atá leis an teicneolaíocht / mód táthú chun an H-beam a smeach in uillinn éagsúla atá ag teastáil, agus mar sin chun an fheidhmíocht treá agus seam táthú is fearr a bhaint amach. Chomh maith leis an tábla táthú il-shuíomh tá smeach bhíoma 180 céim ag obair idir an tábla táthú agus an tábla sorcóir, cabhróidh an smeach seo le beathú uathoibríoch H-beam a bhaint amach, agus an t-aschur agus an smeach uathoibríoch don táthú ar uimhir seam táthú éagsúla.

Táthú i suíomh cothrománach = táthú filléad cothrom

NÓ:

WHM36 H-Beam Meaisín táthú Uathoibríoch SAW atá feistithe le 2 cheann táthú stua báite (tacaíonn le táthú stua Aonair nó teicneolaíocht táthú stua tandem).

WHM36 H-Beam Uathoibríoch meaisín táthú SAW

Táthú i suíomh tilting = táthú filléad i downhand

Le bheith ag obair le gach meaisín táthú SAW, tá 2 shraith de shuímh táthú CNC do gach meaisín chun an beam H a chasadh ag cothrománach nó 55 céim chun a chinntiú go bhfuil dea-chaighdeán táthú aige.

Suiteálaí táthú CNC

Sa limistéar táthú, tá smeacháin bhíoma chun an bhíoma a chealú ag 90 céim nó 180 céim chun críocha éagsúla táthú.

Smeach bíoma chun H bhíoma a chealú

Sreabhchairt oibre na smeach bíomaí:

Cuimsíonn limistéar 3-Díreachaithe:

Sraith amháin de smeach bíomaí chun an H bhíoma a chealú ón suíomh âHâ go dtí an suíomh âIâ chun an feire bíoma a dhíriú tríd an meaisín dírithe seo chugainn.

Meaisíní dírithe flange bhíoma H amháin - chun flanges bhíoma H a dhíreachú. Tá 2 flanges ag bhíoma H amháin. Ní mór an dá flanges straightening. Ach is féidir leis an meaisín am amháin a dhíriú ar flange amháin. Mar sin, tar éis an 1 flange a dhíriú, ansin déanfaidh an smeach bíomaí an beam a chealú ag 180 céim chun an flange a theastaíonn a dhírigh ar an taobh bun a dhéanamh.

Meaisín dhíreachú cothrománach CNC

Conas bíoma H táthaithe / I bhíoma a tháirgeadh ó phláta cruach?

Seo a leanas an tsreabhchairt táirgeachta le haghaidh táirgeadh ó phlátaí go dtí bhíoma H agus iniúchadh deiridh.

Sreabhchairt táirgeachta

Línte táthú H-bhíoma suiteáilte i monarcha Usersâ
