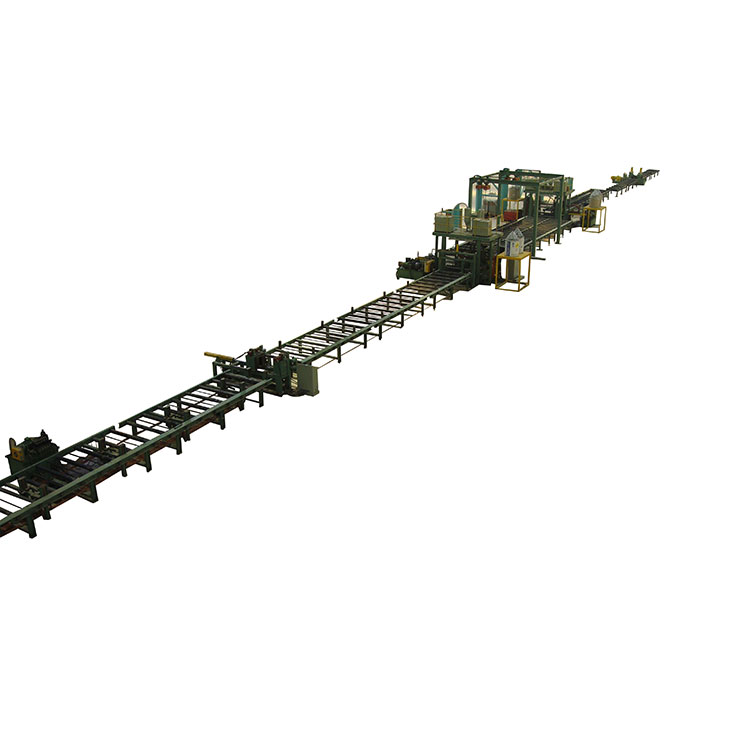

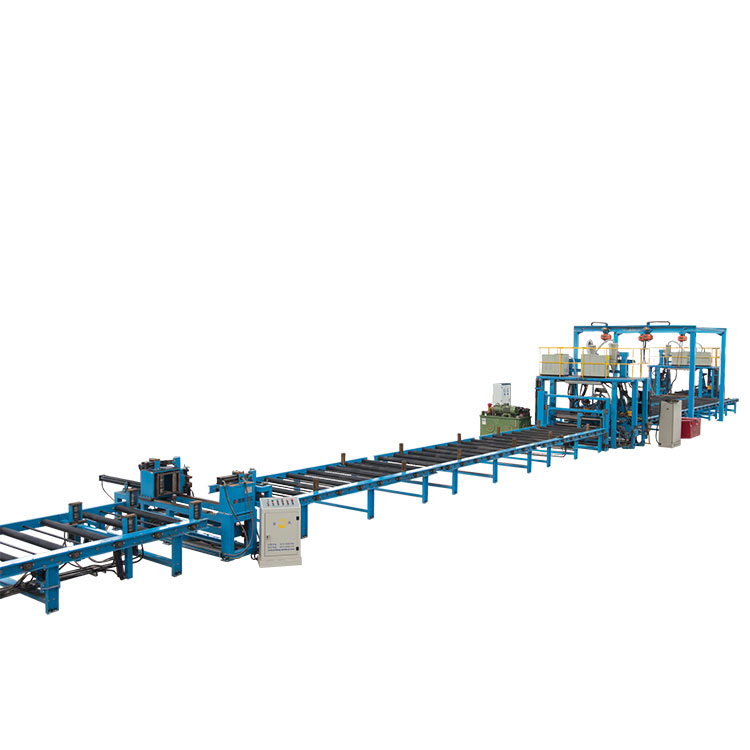

HW15Línte táthú cothrománach H bhíomatá línte táirgeachta beam H ardfheidhmíochta comhcheangailte le trealamh agus uirlis éagsúla, a mhonaraítear ag JINFENG WELDCUT atá mar mhonaróir gairmiúil tSín agus soláthraí HWLínte táthú cothrománach H bhíomale praghas inacmhainne. An HWLínte táthú cothrománach H bhíomaníos mó sábháilteachta agus ardéifeachtúlachta a sholáthar do na bíomaí H nó do tháirgeadh beam T.
Soláthróidh JINFENG WELDCUT 2 bhliain bharántas don HWLínte táthú cothrománach H bhíoma. Roghnaítear príomhghnéithe leictreacha na léiriúcháin bhíoma H ón mbranda cáiliúil domhanda a thabharfaidh níos áisiúla d'Úsáideoirí na codanna a aimsiú go háitiúil gan dul ó achar fada ón tSín. An HWLínte táthú cothrománach H bhíomaIs iad na línte táirgeachta uathoibrithe is forbartha agus is airde chun táirgiúlacht a mhéadú d'Úsáideoirí Deiridh ó thionscail éagsúla.
Mionsamhail |
HW3015 |
HW2015 |
|
airde gréasáin H-bhíoma |
300-1500mm |
200-1500mm |
|
Tiús gréasáin |
5-14mm |
5-14mm |
|
Leithead flange H-bhíoma |
150-500mm |
150-500mm |
|
Tiús flange |
6-25mm |
6-25mm |
|
Uillinn tapper an bhíoma |
15° ar a mhéad |
8° ar a mhéad |
|
H-bhíoma fad |
5000-15000mm |
|
|
Cineálacha táthú |
Táthú réamh-tac le CO2/MAG de láimh |
||
Táthú iomlán ag SAW (táthú stua báite) |
|||
H suíomh cóimeáilte bhíoma |
Cothrománach |
||
H-beam le chéile meaisín |
1 sraith, le tábla sorcóir ionchuir agus aschuir, le haghaidh táthú réamh-tac |
||
Tarraing tríd an meaisín táthú bhíoma H |
1 sraith, meaisín tosaigh le tábla sorcóir aschuir, le haghaidh táthú iomlán |
||
1 sraith, meaisín cúil le tábla sorcóir ionchuir agus aschuir, le haghaidh táthú iomlán |
|||
Slabhra cineál H meaisín aisiompaithe bhíoma |
1 sraith, uasluchtú ar feadh 4 tonna |
1. HWLínte táthú cothrománach H bhíomais línte táirgeachta uathoibrithe ard iad chun an bhíoma I táthaithe agus an bhíoma H a tháirgeadh le hoibrithe níos lú agus craenacha níos lú.
Éifeachtúlacht táirgthe 2.High le haghaidh bhíoma táthaithe meáchan éadrom.
3. Táthú pas amháin ar 2 seams táthú ag an am céanna;
4. Ní gá ach cineál amháin a chealú 180 céim.
5. HWLínte táthú cothrománach H bhíomaa úsáidtear go forleathan i dtógáil cruach agus struchtúir cruach le haghaidh táirgeadh bhíoma H chun ceardlann, stóras, ceardlann mhonarcha etc.
5. Ceadaíonn dearadh solúbtha an trealaimh táthú tacaíocht a thabhairt d'aon bhranda de na foinsí cumhachta táthú.
6. Tá CE, ECA deimhnithe ar fáil.
Liosta de na modúil trealaimh a úsáidtear in HWLínte táthú cothrománach H bhíoma

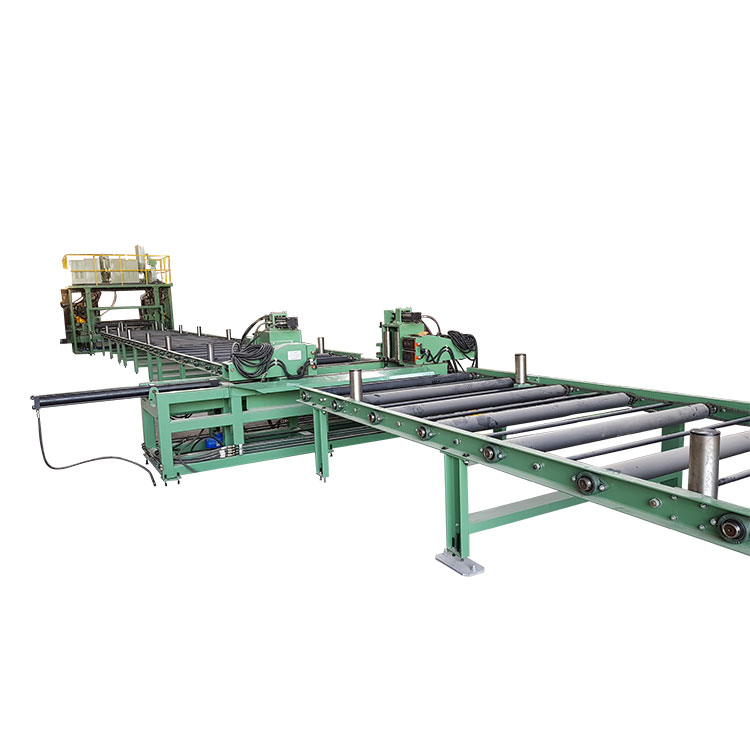

1-Limistéar le chéile, áirítear:

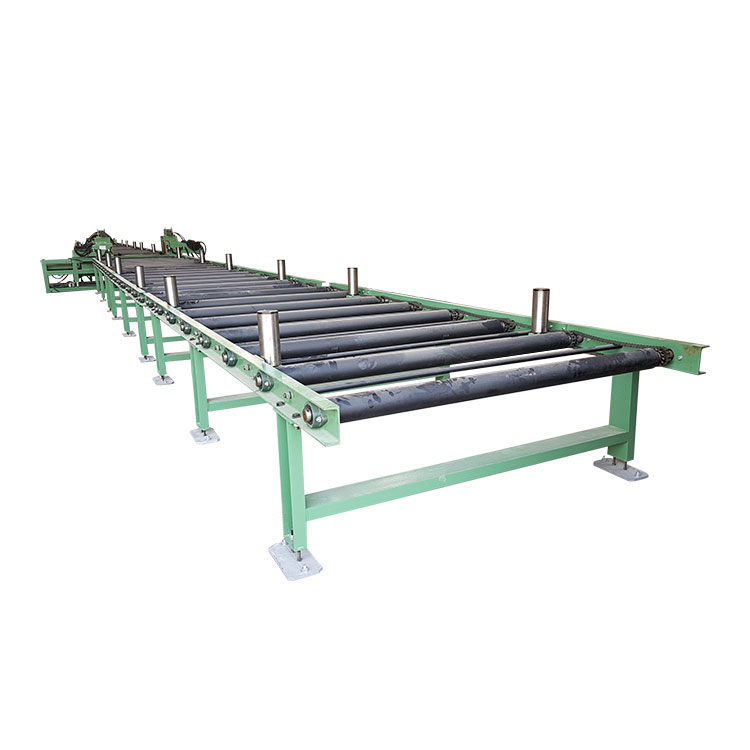

Meaisíní cóimeála beam H cothrománach amháin le tábla sorcóir â clampáil agus feistiú na 3pcs pláta (1 gréasáin agus 2 flanges) i H-suíomh agus déan an ngréasán sa suíomh lár de 2 flanges. Ansin is féidir leis an oibrí meaisín táthú CO2/MAG a úsáid chun ceann na 3 plátaí a tháthú ar fad thart ar 300mm de láimh. ansin oscail an clamp agus na plátaí 3pcs leis an gceann réamh-táthaithe i gcruth H agus é a iompar ar an mbord sorcóir chuig an gcéad stáisiún táthú eile.
H léas a chur le chéile i suíomh cothrománach
Áiríonn limistéar 2-táthú #1:
Sraith amháin de tarraingt tríd an meaisín táthú. Le sraith amháin de ghreamáin gréasáin agus flanges chun an gréasán a fheistiú i suíomh lár 2 flanges.
An meaisín anseo ag baint úsáide as an teicneolaíocht táthú sreang cúpla le haghaidh táthú iomlán le teicneolaíocht táthú stua báite.
Táthú H bhíoma i suíomh cothrománach
Cuimsíonn cealú léas 3-H:
Tar éis táthú iomlán ar thaobh barr an bhíoma H, bogfar an bhíoma H amach ón tarraingt tosaigh trí mheaisíní táthúcháin bhíoma H agus bogfar go dtí an limistéar le haghaidh casadh ar ais.

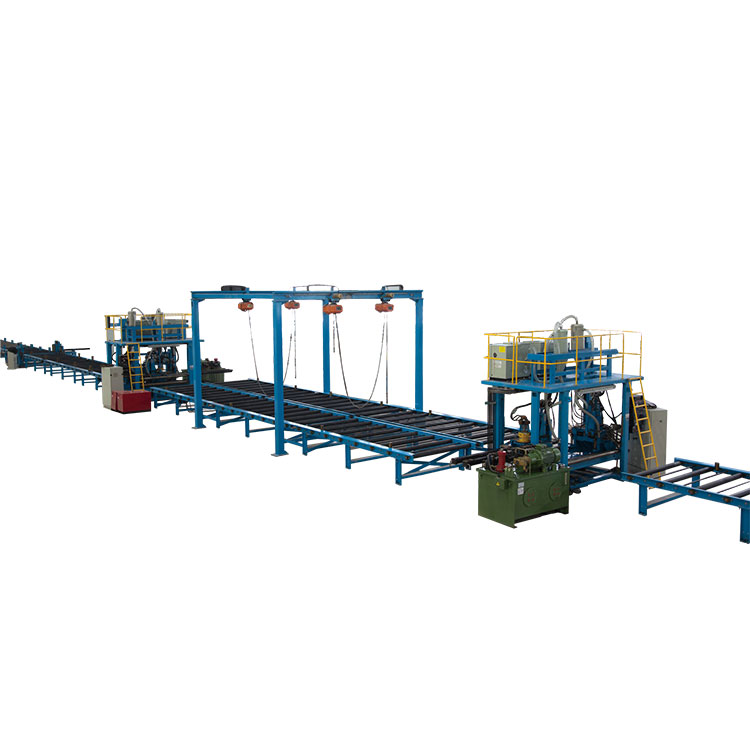

Is fráma é an gléas aisiompaithe le huirlisí ardúcháin le slabhraí. Ardaíonn na slabhraí an bhíoma H agus feidhmíonn siad chun an slabhra a dhéanamh ag gluaiseacht, mar sin chun an bhíoma H a iompú 180 céim chun ligean do na taobhanna bun a dteastaíonn táthú aghaidh a thabhairt orthu in airde.
Gléas cealaithe
Cuimsíonn limistéar 4-táthú #2:
Tá an meaisín táthú tarraingt tríd sa réimse seo le haghaidh táthú an H-beam a bhfuil 1 thaobh táthú cheana féin ar #1 tarraingt tríd an meaisín táthú.
Limistéar 5-Díreachú.
Is meaisín rogha é seo don líne táthú cothrománach H bhíoma. Is féidir leis na húsáideoirí a roghnú chun sraith amháin de flange bhíoma meicniúil H díreach a chur leis tar éis na líne, chun flanges an bhíoma H a dhíriú tar éis an táthú.
Meaisín dhíreachú
Conas léas H táthaithe/léas I a tháirgeadh i suíomh cothrománach?
Seo a leanas an tsreabhchairt táirgeachta chun léas H táthaithe a tháirgeadh i suíomh cothrománach
Sreabhchairt táirgeachta
Línte táthú H-bhíoma suiteáilte i monarcha Usersâ
